Lightning counter mencatat kejadian arus pada penghantar turun proteksi petir. Surge counter mencatat kejadian arus surge pada jalur yang dipantau sensornya. Keduanya membantu inspeksi, tetapi angka counter tidak membuktikan kondisi grounding atau menyatakan seluruh sistem aman.
Manfaat pencatatan waktu terasa saat sebuah perangkat berhenti bekerja: tim dapat membandingkan waktu gangguan dengan log counter, lalu menentukan pemeriksaan lanjutan. Hubungan waktu menjadi petunjuk pemeriksaan; hubungan itu belum membuktikan penyebab kerusakan.
Apa perbedaan lightning counter dan surge counter?

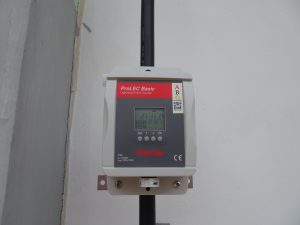

ProLEC Basic
Penghantar turun. Lihat penghantar yang melewati unit. Catat identitas titik, hitungan, tanggal dan waktu pada layar.
ProSEC II+
Panel distribusi. Kenali unit tampilan pada rel DIN. Cocokkan posisi sensor snap-on dengan skema sebelum membaca log.
Kedua foto menunjukkan titik pemasangan dan tampilan perangkat. Gunakan log bertanggal saat menelusuri suatu kejadian.
| Aspek | Lightning counter | Surge counter |
|---|---|---|
| Jalur yang dipantau | Penghantar turun sistem proteksi petir | Konduktor pada lokasi sensor arus surge sesuai diagram pemasangan |
| Contoh perangkat | ProLEC Basic | ProSEC II+ |
| Informasi pada contoh ini | Jumlah kejadian, tanggal dan waktu | Jumlah kejadian, tanggal dan waktu |
| Penggunaan log | Menentukan kebutuhan pemeriksaan setelah kejadian tercatat | Membandingkan kejadian pada jalur terpantau dengan gangguan peralatan |
| Batas interpretasi | Tidak menghitung semua kilat di sekitar fasilitas | Tidak merekam semua transien pada seluruh sirkuit |
Perbedaan tersebut mengikuti aplikasi dan titik pemasangan. Counter untuk arrester jaringan tegangan menengah atau tinggi perlu dipilih dari dokumentasi aplikasinya sendiri; spesifikasi perangkat panel tegangan rendah tidak otomatis berlaku untuk jaringan tersebut.
Apa yang dicatat ProLEC Basic?
Menurut datasheet Raycap, ProLEC Basic mendeteksi dan mencatat pelepasan arus petir yang mengalir pada penghantar turun. Sensor contact-less dipasang langsung pada penghantar sesuai petunjuk, tanpa mengubah instalasi yang ada.
LCD menampilkan jumlah, jam, menit dan tanggal kejadian. Tombol digunakan untuk pengaturan tanggal/waktu serta melihat log. Datasheet mencantumkan maksimum 999 kejadian tersimpan.
Katalog Raycap yang dipakai ABO untuk kode 130 523 mencantumkan ambang 1 kA (10/350 µs) dan umur baterai hingga empat tahun. Lembar Raycap G29-00-155 revisi 250725 mencantumkan 1 kA (8/20 µs) dan hingga dua tahun. Cocokkan dokumen dengan unit yang diperiksa.
Kedua dokumen menyebut ketahanan 100 kA (10/350 µs). Enclosure tercantum IP65. Saat pemeliharaan, periksa baterai dan jam perangkat. Lembar teknis Raycap 250725.
Lihat spesifikasi dan kebutuhan pemasangan ProLEC Basic.
Apa yang dicatat ProSEC II+?
ProSEC II+ memakai sensor arus surge snap-on. Unit tampilan dipasang pada rel DIN 35 mm; posisi sensor mengikuti jalur yang hendak dipantau dan diagram pemasangan produsen.
Datasheet menyebut ambang arus 50 A pada 8/20 µs dan maximum counting discharge current 50 kA pada 8/20 µs. Unit menyimpan maksimum 999 kejadian, dengan jam, menit dan tanggal. Pembacaan tidak boleh dianggap sebagai pencatatan semua kejadian di bawah ambang atau di luar jalur sensor.
Enclosure unit berperingkat IP20, sehingga kebutuhan panel dan perlindungan lingkungannya perlu diperiksa. Suplai memakai baterai lithium CR17335 yang dapat diganti, dengan umur yang dinyatakan hingga dua tahun.
Lihat spesifikasi ProSEC II+. Untuk memahami perangkat yang membatasi transien, baca fungsi arrester dan SPD.
Apakah hitungan bertambah berarti grounding bermasalah?
Pertambahan hitungan menunjukkan ada kejadian yang tercatat menurut karakteristik perangkat dan jalur sensornya. Angka itu sendiri tidak mengukur resistansi elektroda, kontinuitas bonding atau kondisi semua SPD.
Sebaliknya, hitungan yang tetap tidak membuktikan tidak pernah ada gangguan. Periksa apakah arus melewati sensor, apakah karakteristik kejadian memenuhi ambang pencatatan, serta apakah baterai dan perangkat bekerja sebagaimana mestinya.
Jika grounding perlu dinilai, gunakan pengujian yang sesuai dan acuan penerimaan yang jelas. Baca standar nilai grounding dan pemeriksaan laporannya.
Bagaimana menggunakan log untuk inspeksi?
- Catat kondisi awal. Identifikasi unit, titik sensor, tanggal/waktu perangkat dan hitungan awal. Sesuaikan waktu mengikuti petunjuk perangkat.
- Simpan pembacaan berikutnya. Catat tanggal pemeriksaan, hitungan dan log kejadian yang tersedia. Hindari menghapus catatan yang masih diperlukan untuk penelusuran.
- Bandingkan dengan catatan fasilitas. Cocokkan waktu dengan alarm, gangguan suplai, pekerjaan switching dan laporan kerusakan yang benar-benar tercatat.
- Periksa bagian yang relevan. Personel kompeten menilai kondisi SPD, koneksi, bonding dan jalur proteksi sesuai temuan serta prosedur keselamatan.
- Dokumentasikan tindak lanjut. Pisahkan kejadian yang diketahui, dugaan penyebab dan hasil pemeriksaan. Tentukan pemeriksaan tambahan berdasarkan bukti.
Data apa yang perlu ada pada lembar inspeksi?
| Kolom catatan | Isi yang dibutuhkan |
|---|---|
| Unit dan lokasi sensor | Model, identitas unit dan jalur yang dipantau |
| Waktu pemeriksaan | Tanggal/jam pemeriksa serta perbedaan terhadap jam perangkat, bila ada |
| Pembacaan | Hitungan dan log kejadian yang tersedia |
| Kondisi perangkat | Layar, baterai, sensor dan kondisi pemasangan yang dapat diperiksa |
| Gangguan terkait | Waktu dan sumber laporan gangguan; kosongkan bila tidak ada data |
| Temuan dan tindakan | Hasil pemeriksaan, pekerjaan yang dilakukan dan penanggung jawab |
Gunakan log sebagai dasar penelusuran dan penjadwalan pemeriksaan. Penetapan penyebab maupun kondisi kelayakan sistem tetap memerlukan bukti dari pemeriksaan yang sesuai.
Referensi
- Raycap, ProLEC Basic, datasheet pada katalog Surge and Lightning Counters, halaman 9: fungsi, ambang arus, withstand, log dan data mekanis.
- Raycap, ProSEC II+, datasheet pada katalog Surge and Lightning Counters, halaman 8: sensor, ambang, maximum counting discharge current, log dan data mekanis.
Kedua datasheet mencantumkan IEC 62561-6. Pernyataan pada datasheet perangkat tidak dengan sendirinya menyatakan kepatuhan seluruh sistem proteksi petir fasilitas.
